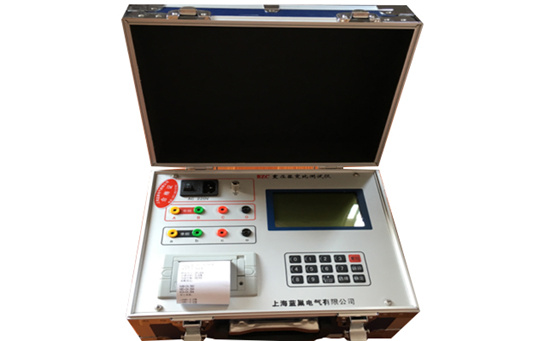

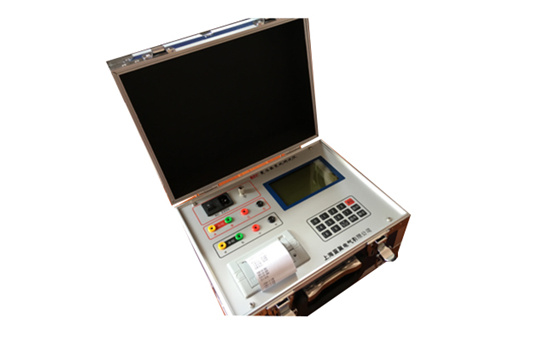

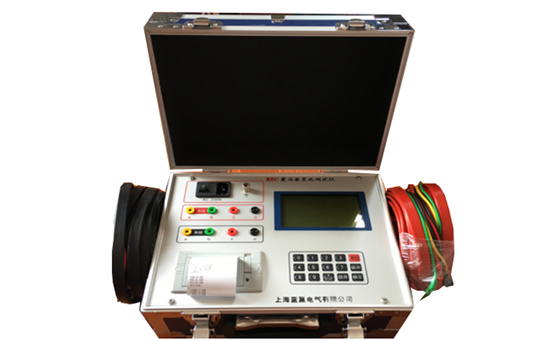

LCBZC全自動變壓器變比組別測試儀

2017/4/25 14:11:50 點擊量：183 標簽：

一、概述

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及電力系統中變壓器運行過程中根據國家電力部的預防性試驗規程中，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的資料。變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用一次完成三相變比測試，測試速度快，準確度高。大大節省了現場測試時間，為客戶的試驗帶來了很高的效率。

二、安全措施

1、使用本儀器前一定要認真閱讀本操作說明書。

2、儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射場所使用。

4、儀表應避免劇烈振動。

5、對儀器的維修、護理和調整應由專業人員進行。

6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。

7、高、低壓電纜不要接反。

8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。

三、性能特點

1、測試量程寬，高可達10000。

2、測試速度快，7秒鐘完成三相測試

3、Z形聯接變壓器測試。

4、具有盲測變比、組別測試功能。

5、不掉電時鐘和日期顯示，數據存儲功能。

6、高、低壓反接的保護功能。

7、變壓器短路、匝間短路保護功能。

8、熱敏打印機輸出功能，快速、無聲。

9、體積小、重量輕。

四、技術指標

1、量程：0.9～10000

2、精確度：0.2%±2字（1000以下）

0.5%±2字（1000~10000）

3、分辨率：小0.0001

4、輸出電壓：160V、10V 自動換檔

5、工作電源：AC220V±％ 50HZ

6、使用溫度：–20℃~ 40℃

7、相對濕度：≤85％，不結露
